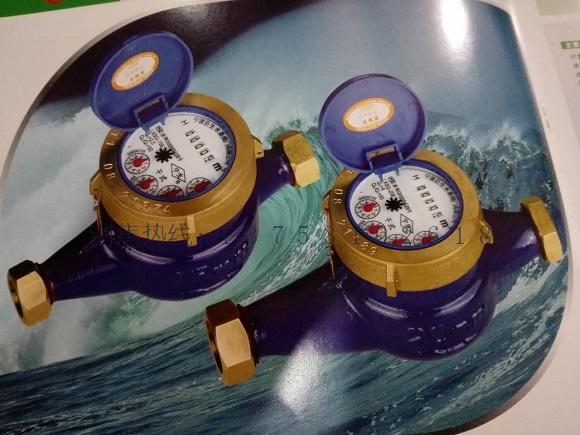

旋翼干式水表LXSG-15E
旋翼干式冷（熱）水水表
【用途】
旋翼干式冷（熱）水水表用于家庭或一個居民單元測量流經自來水管道飲用冷（熱）水的用量。
【特點】
干式，磁性傳動，并具有防磁功能；多流束；采用優質材料，性能穩定可靠；計數器采用真空密封，防冷凝霧化，可長期保持讀數清晰；計量精度達到ISO 4064 B級標準：系列通用性強，更換維修方便；可根據用戶要求增加遠傳功能。
主要技術參數：
公稱口徑(mm) | 計量等級 | 過載流量 | 常用流量 | 分界流量 | 最小流量 | 最小讀數 | 最大讀數 |
m3/h | 1/h | m3 | |||||
15 | A | 3 | 1.5 | 150 | 60 | 0.0001 | 99999 |
B | 120 | 30 | |||||
20 | A | 5 | 2.5 | 250 | 100 | 0.0001 | 99999 |
B | 200 | 50 | |||||
25 | A | 7 | 3.5 | 350 | 140 | 0.0001 | 99999 |
B | 280 | 70 | |||||
32 | A | 12 | 6.0 | 600 | 240 | 0.0001 | 99999 |
B | 480 | 120 | |||||
40 | A | 20 | 15 | 1000 | 400 | 0.0001 | 99999 |
B | 800 | 200 | |||||
50 | A | 30 | 25 | 4500 | 1200 | 0.0001 | 99999 |
B | 3000 | 450 | |||||
65 | A | 50 | 35 | 7500 | 2000 | 0.0001 | 99999 |
B | 5000 | 750 | |||||
示值誤差限：
從包括最小流量(qmie)到不包括分界流量(qt)的低區±5%
從包括分界流量(qt)至包括過載流量(qt)的高區±2%(熱水±3%)
流線誤差曲線：
壓力損失曲線：
外型尺寸及重量：
公稱口徑(mm) | 長L | 寬B | 高H | 連線螺紋 | 重量(kg) | |
mm | ||||||
15 | 165 | 99 | 104 | G1B | 1.5 | |
20 | 190 | 99 | 104 | G11/4B | 2.3 | |
25 | 225 | 103 | 120 | G11/2B | 3 | |
32 | 230 | 104 | 120 | G2B | 3.6 | |
40 | 245 | 125 | 155 | G2B | 5.4 | |
50 | 300 | 125 | 155 | G21/2B | ||
300 | 160 | 175 | 法蘭連接按GB4216.4 FLAMGE CONNECTING CONFORM TO GB4216.4 | D=165 D1=125 | 12.5 | |
65 | 280 | 165 | 179 | D=180 D1=145 | 15 | |
使用條件
冷水水表工作水溫：+0.1℃~+35℃
熱水水表工作水濕：+0.1℃~+90℃
工作壓力≤1.0MPa
